Jak vybrat kotlový manostat?
Manostat ve vašem kotli slouží jako ochranné zařízení kotle. Manostat je propojen s ventilátorem kotle a hlídá, aby nedošlo k zapálení hořáku, pokud ventilátor negeneruje potřebný tlak, který je nastaven na manostatu.
Nevíte si rady s výběrem správného kotlového manostatu?
Zde je krátký návod a popis jak určit správný typ manostatu značek HONEYWELL, SIT a DNK.

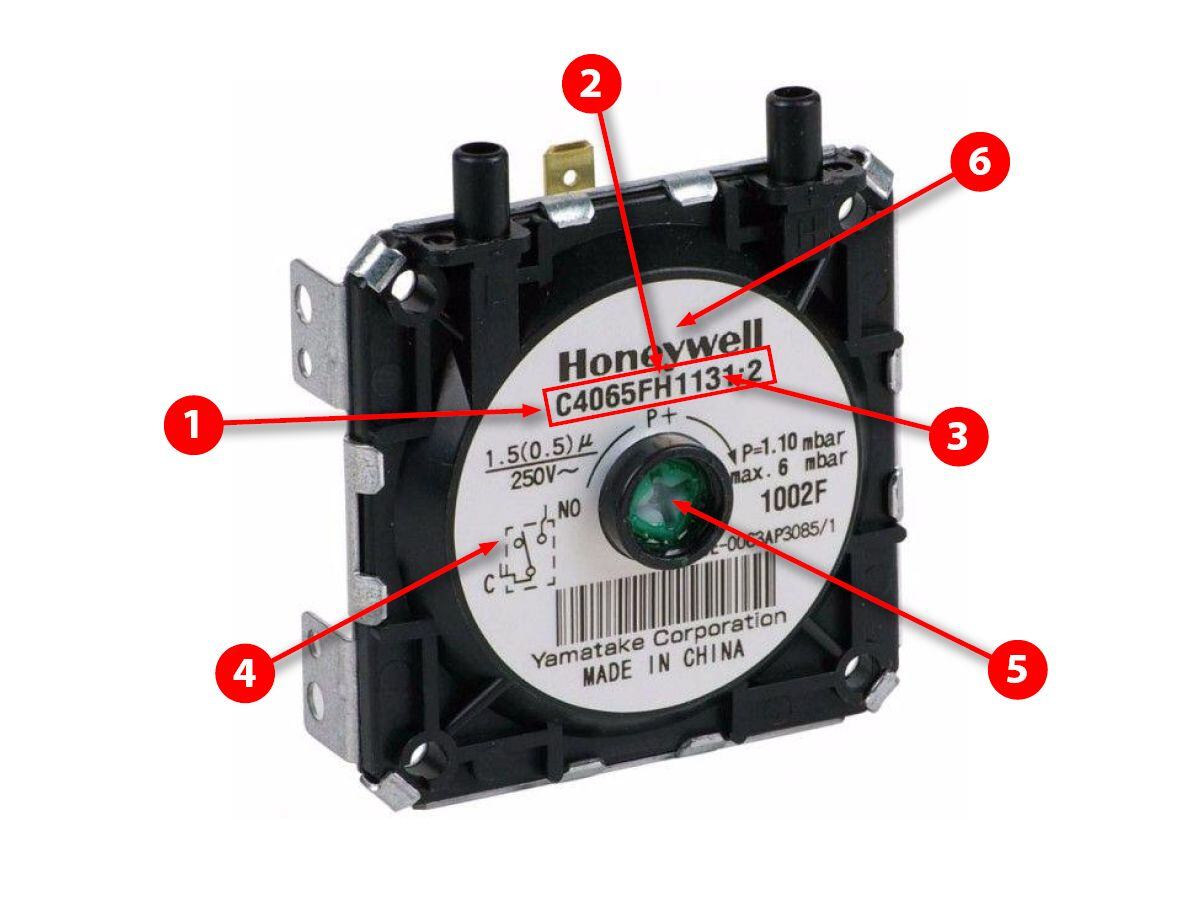

Popis štítku manostatu HONEYWELL
Výrobce manostatů Honeywell udává na výrobním štítku přesný typ manostatu. Zde je ukázka jak správně určit typ manostatu.
- C - manostat tlaku vzduchu
4 - spínací kontakt SPST sepne zvýšení rozdílu tlaku
6 - přepínač SPDT - A* / F - standardní přesnost nastavení, teplota okolí - 40-90 °C
AH* / FH - zvýšená přesnost nastavení, teplota okolí - 40-90 °C - 1131 - výrobní číslo manostatu
- schéma zapojení mikrospínače
- regulační šroub - u modelu C6065A1028 lze regulovat tlak
- logo výrobce
Pošlete nám foto manostatu na e-mail info@dilynakotle.cz a my vám pošleme správný typ manostatu.

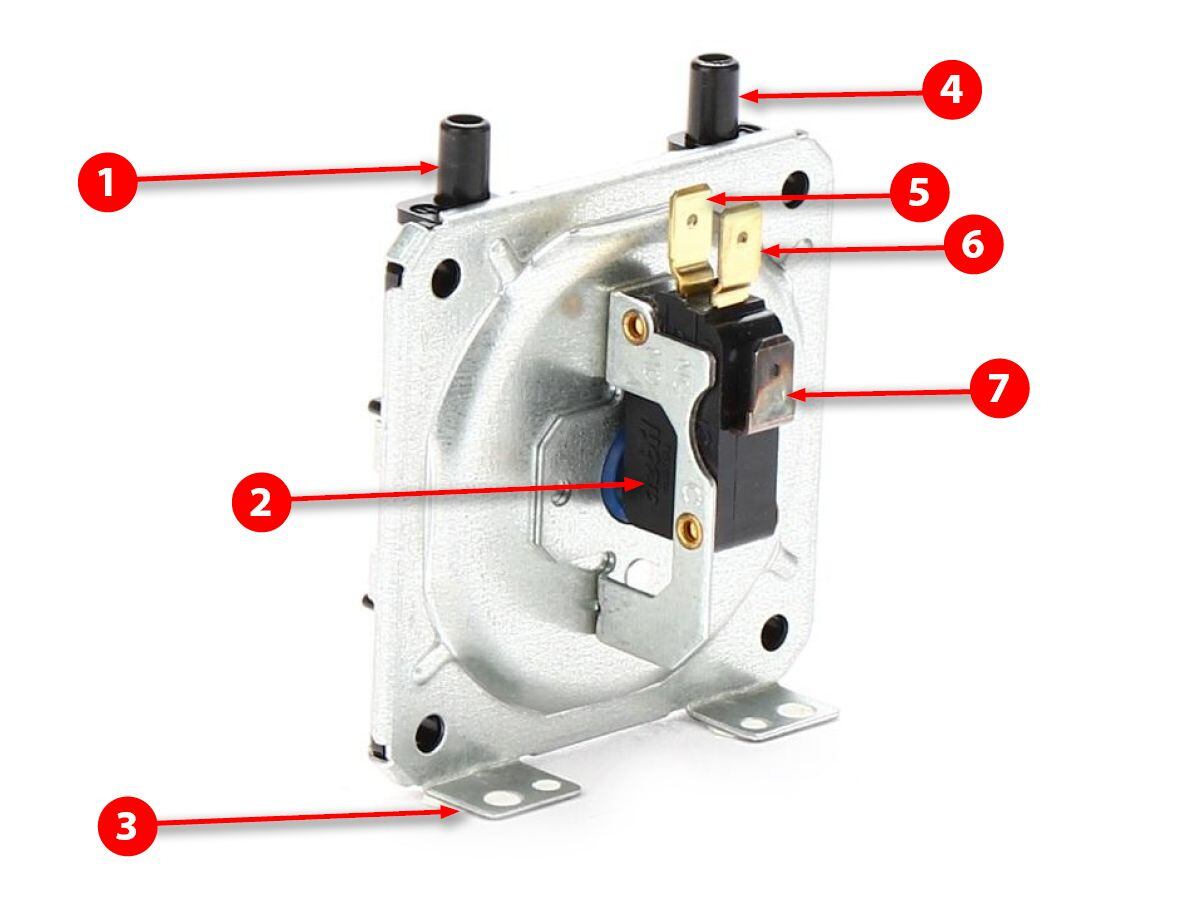

Popis zadní strany manostatu HONEYWELL
- Přetlak (+) značen H (High)
- Mikrospínač
- Upevnění manostatu
- Podtlak (-) značen L (Low)
- Normálně otevřený kontakt N.O.
- Normálně zavřený kontakt N.C.
- Společný kontakt

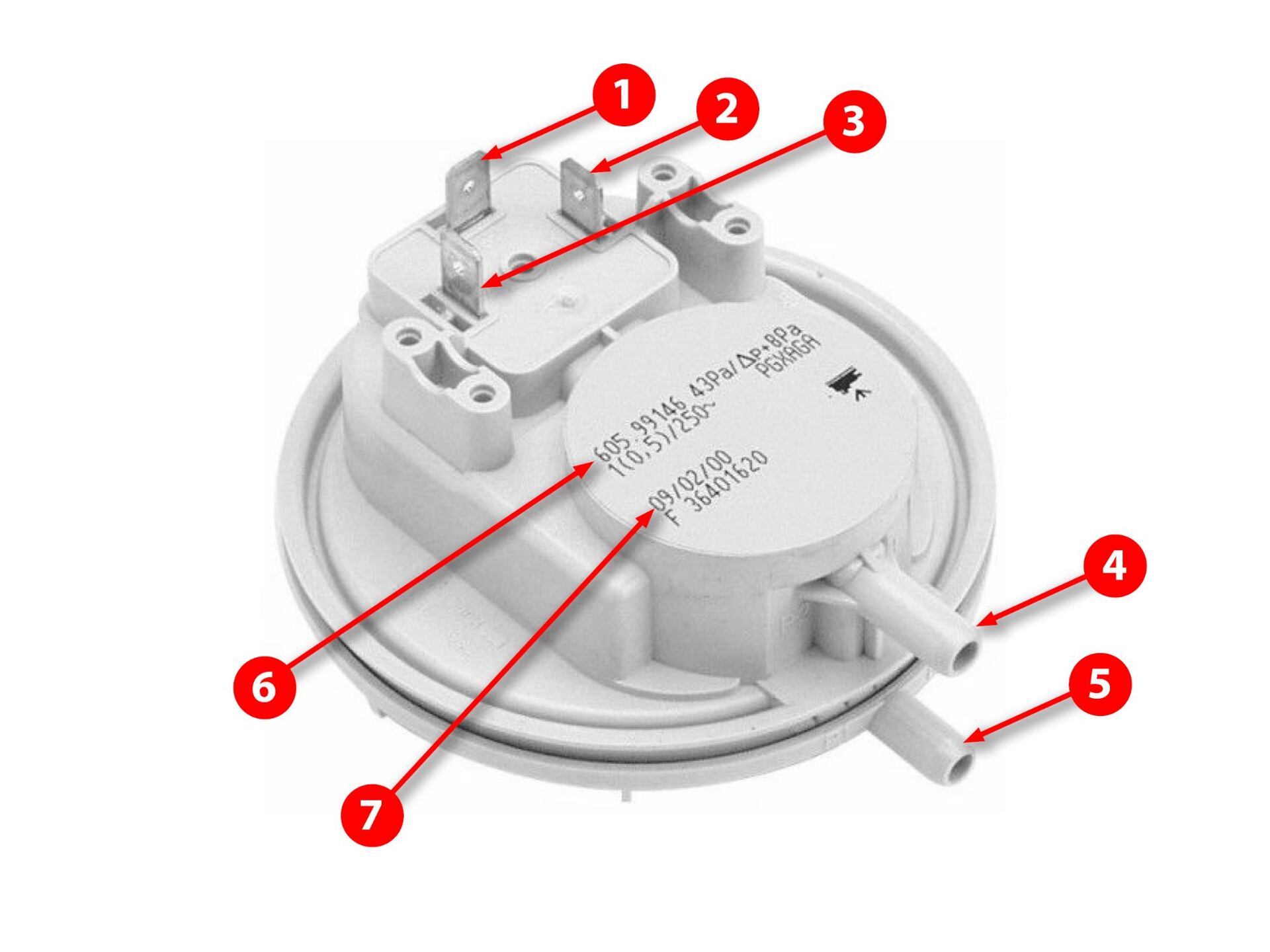

Popis manostatu HUBA Control
Výrobce manostatů Honeywell udává na výrobní štítku přesný typ manostatu. Zde je ukázka jak správně určit typ manostatu.
- Normálně otevřený kontakt N. O.
- Společný kontakt
- Normálně zavřený kontakt N. C.
- Podtlak (-) značen L (Low)
- Předlak (+) značen H (High)
- Typ výrobce manostatu
- Datum výroby manostatu a kód odběratele

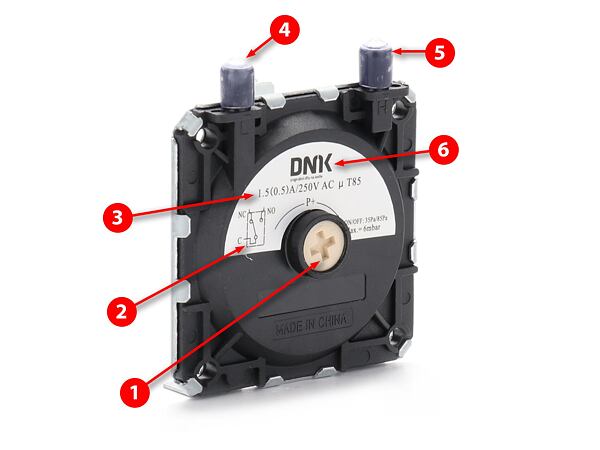

Popis štítku manostatu DNK
Popis štítku nastavitelného manostatu naší značky DÍLYNAKOTLE. Lze běžně použít jako náhrada za manostaty značky Honeywell.
- Regulační šroub - lze regulovat tlak 35-85 Pa
- Schéma zapojení mikrospínače
- Maximální proud a napětí mikrospínače
- Podtlak (-) značen L (Low)
- Předlak (+) značen H (High)
- Logo výrobce
Pošlete nám foto manostatu na e-mail info@dilynakotle.cz a my vám pošleme správný typ manostatu.

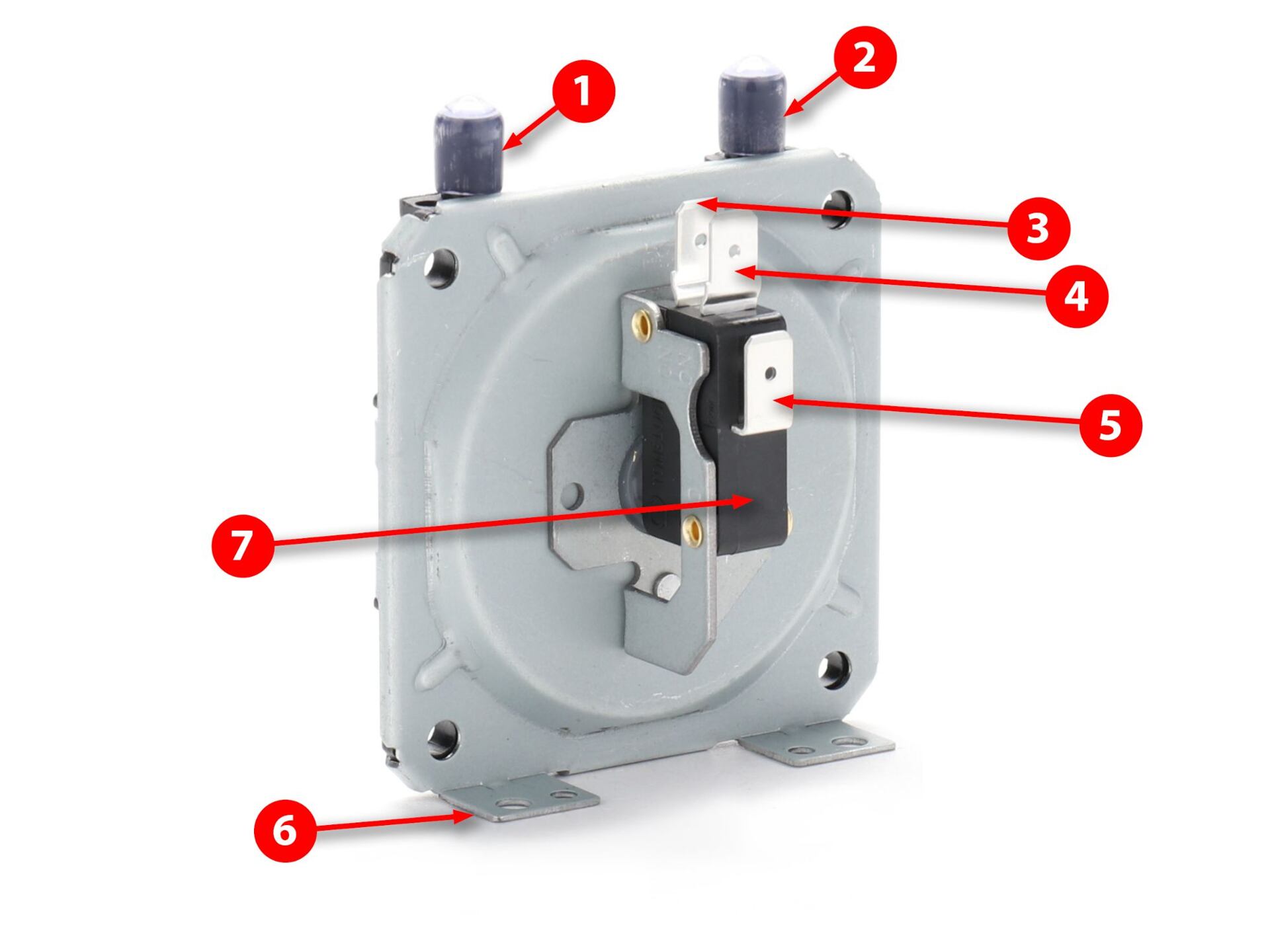

Popis manostatu DNK
Popis zadní strany manostatu.
- Normálně otevřený kontakt N. O.
- Společný kontakt
- Normálně zavřený kontakt N. C.
- Podtlak (-) značen L (Low)
- Předlak (+) značen H (High)
- Typ výrobce manostatu
- Datum výroby manostatu a kód odběratele
