AFRISO čerpadlová skupina cirkulace teplé vody WZS 100
Pro spolehlivé a rychlé připojení cirkulace teplé vody k zásobníkům. Včetně termostatického směšovacího ventilu s funkcí ochrana proti opaření. Snadná a spolehlivá montáž.
Čerpadlová skupina cirkulace teplé vody WZS 100 je určená pro profesionální a rychlé připojení cirkulace užitkové/pitné vody k zásobníku vody (zásobník na teplou vodu/vrstvený zásobník), která je provozována při teplotách vyšší než 60 °C buď trvale, nebo dočasně. Je také vhodná pro hygienicky vrstvené zásobníky nebo bivalentní servisní nádrže. Používá-li se se staršími stávajícími systémy (např. nádrže na teplou vodu s hořákem na dřevo, plyn nebo olej), tak řízená cirkulace, která splňuje aktuální požadavky, vede k vysokým úsporám energie. Systémy cirkulace teplé vody je optimálně vhodný pro použití s obnovitelnými zdroji energie v domácích aplikacích, a to především v jedno nebo dvougeneračních rodinných domech.
Konstrukce

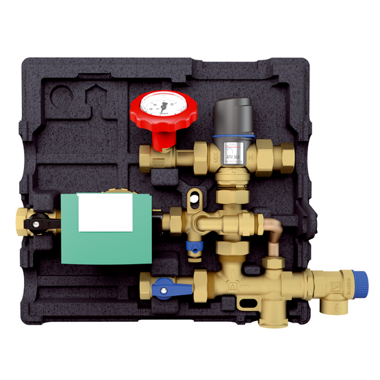

Čerpadlová skupina cirkulace teplé vody má je kompaktní, předem sestavená a otestovaná na těsnost. Dodává se včetně tvarové tepelné izolaci, aby eliminovala ztráty energie. Skládá se z termostatického směšovacího ventilu ATM s integrovanou ochranou proti opaření, uzavíracího ventilu s teploměrem, vypouštěcího ventilu, oběhového čerpadla se všemi nezbytnými funkčními prvky jako jsou uzavírací ventily, zpětnými klapky, pojišťovacím ventilem a spojovací díly podle DIN 1988.
Hydraulické oddělení průtokových cest zajišťuje správné fungování oběhového čerpadla. Protože v jakémkoliv provozním stavu musí překonat pouze jednu ochranu proti zpětnému toku, kterou zabraňuje míchání studené vody v cirkulační cestě.
- Připojení: G3/4 (vnitrřní závit)
- Připojení bypass: G1/2 (vnitrřní závit)
- Provozní teplota: Střední teplota: max. 95°C
- Teplota smíchavané vody: 35 až 60°C
- Max. pracovní tlak: 10 bar
- Kvs hodnota: 1,6 m³/h
- Bezpečnostní ventil: otevírací tlak: 6 bar
- Izolace: Polypropropylen EPP
- Čerpadlo: Wilo-Star-Z Nova (AC 230 V, 50 Hz; IP 42; 2-4.5 W)

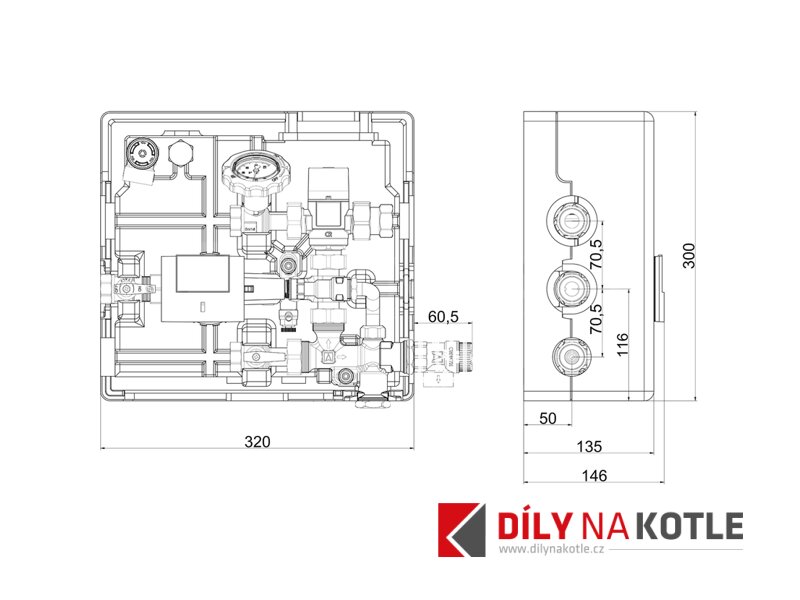

- Rozměry: 320 x 300 x 146 mm
Objednací kód: 68405
